Πυρασφάλεια σε DIY μπαταρία 48V: τι πρέπει να προσέξεις

Μια αυτοκατασκευή 16 κυψελών LiFePO4 σε σειρά κοστίζει ένα κλάσμα μιας εργοστασιακής μπαταρίας ίδιας χωρητικότητας. Γι' αυτό και όλο και περισσότεροι στην Ελλάδα φτιάχνουν το δικό τους pack 48V για να συνδυάσουν φωτοβολταϊκά με αποθήκευση. Είναι απολύτως εφικτό να γίνει σωστά αλλά υπάρχει μια ουσιώδης διαφορά με μια εργοστασιακή μπαταρία, και δεν είναι η ποιότητα των κυψελών.

Είναι ότι στην εργοστασιακή μπαταρία κάποιος άλλος έχει ήδη λύσει τα προβλήματα ασφάλειας. Στη DIY, τα λύνεις εσύ.

Και η καλή είδηση εδώ είναι σημαντική: στις αυτοκατασκευές, οι σοβαρές αστοχίες σπάνια ξεκινούν από τη χημεία των κυψελών. Το LiFePO4 είναι από τις πιο σταθερές χημείες λιθίου· δεν συμπεριφέρεται όπως το NMC ενός laptop. Οι φωτιές ξεκινούν σχεδόν πάντα από τις συνδέσεις, τις προστασίες και τα καλώδια δηλαδή από τα κομμάτια που φτιάχνει ο κατασκευαστής της DIY.

Ας δούμε τι πρέπει να προσέξεις, με σειρά σημαντικότητας.

1. Η ασφάλεια στο θετικό πόλο το πιο συχνά παραλειπόμενο εξάρτημα

Αν διαβάσεις μόνο μία παράγραφο από όλο το άρθρο, ας είναι αυτή.

Μια συστοιχία 48V με κυψέλες 280Ah μπορεί να δώσει σε ένα βραχυκύκλωμα ρεύμα της τάξης αρκετών χιλιάδων αμπέρ. Δεν είναι θεωρητικός αριθμός: αν πέσει ένα κλειδί ανάμεσα σε δύο πόλους, η ενέργεια που απελευθερώνεται λιώνει μέταλλο ακαριαία.

Τα περισσότερα κοινά εξαρτήματα δεν μπορούν να διακόψουν τέτοιο ρεύμα. Μια ασφάλεια αυτοκινήτου ή μια φθηνή ANL μπορεί να λιώσει και να συνεχίσει να καίει ως τόξο αντί να διακόψει το κύκλωμα. Ένας αυτόματος διακόπτης AC από ηλεκτρολογικό πίνακα, τοποθετημένος σε κύκλωμα DC, είναι επικίνδυνη λύση.

Τι χρειάζεται:

• Ασφάλεια τύπου Class T (ή αντίστοιχη με πιστοποιημένη ικανότητα διακοπής σε DC, τουλάχιστον 20kA) όσο το δυνατόν πιο κοντά στον θετικό πόλο της συστοιχίας.
• Διακόπτης φορτίου DC με σωστή ονομαστική τάση όχι απλώς σωστό αμπεράζ. Ένας διακόπτης 63A σχεδιασμένος για 24V δεν κάνει για σύστημα 48V.
• Η ασφάλεια μπαίνει πριν από οτιδήποτε άλλο, ώστε να προστατεύει και το ίδιο το καλώδιο προς τον inverter.

Το BMS δεν αντικαθιστά την ασφάλεια. Τα MOSFET του μπορούν να αποτύχουν σε κλειστή κατάσταση και να μείνουν αγώγιμα ακριβώς τη στιγμή που τα χρειάζεσαι.

2. Οι συνδέσεις: εκεί γεννιέται η θερμότητα

Κάθε σημείο σύνδεσης είναι μια μικρή αντίσταση. Όταν περνούν 100A ή 200A, ακόμη και λίγα milliohm παράγουν αρκετή θερμότητα ώστε να ξεκινήσει ο γνωστός φαύλος κύκλος: θερμότητα → οξείδωση → μεγαλύτερη αντίσταση → περισσότερη θερμότητα.

Ροπή σύσφιξης. Κάθε κατασκευαστής κυψελών δίνει συγκεκριμένη τιμή (τυπικά γύρω στα 4–6 Nm για ακροδέκτες M6, αλλά ακολούθησε πάντα το datasheet). Χρησιμοποίησε ροπόκλειδο «σφιχτά με το χέρι» σημαίνει είτε χαλαρή επαφή είτε κατεστραμμένο σπείρωμα.

Μήκος βίδας. Πολύ μακριά βίδα στον ακροδέκτη μιας πρισματικής κυψέλης μπορεί να φτάσει βαθύτερα από όσο πρέπει και να προκαλέσει εσωτερική ζημιά. Είναι από τα πιο επικίνδυνα και πιο εύκολα λάθη.

Busbars. Χρησιμοποίησε τα σωστά για τη ρευματική σου ένταση, καθαρά και χωρίς οξείδωση. Σε συστοιχίες που θα δεχτούν διαστολή, οι εύκαμπτοι αγωγοί προτιμώνται από τις άκαμπτες μπάρες, γιατί δεν καταπονούν τους ακροδέκτες.

Ποτέ κόλληση απευθείας στους πόλους πρισματικών κυψελών.

Επανέλεγχος. Οι κυψέλες «δουλεύουν» με τους θερμικούς κύκλους. Ξανατσέκαρε τη σύσφιξη μετά τον πρώτο μήνα και μετά τον πρώτο χρόνο.

3. BMS: διάλεξέ το για το χειρότερο σενάριο, όχι για το μέσο

Το BMS δεν είναι το εξάρτημα για να κάνεις οικονομία.

• Συνεχές ρεύμα με περιθώριο. Αν ο inverter σου τραβάει αιχμές 200A, ένα BMS «200A» που στην πράξη ζεσταίνεται στα 150A είναι πρόβλημα. Υπολόγισε με άνεση.
• Αισθητήρες θερμοκρασίας σε επαφή με τις κυψέλες, όχι απλώς μέσα στο κουτί. Και ενεργοποιημένη προστασία υπερθέρμανσης πολλά BMS έρχονται με χαλαρές ή απενεργοποιημένες ρυθμίσεις.
• Προστασία φόρτισης σε χαμηλή θερμοκρασία. Το LiFePO4 δεν πρέπει να φορτίζεται κάτω από 0°C· η επιμετάλλωση λιθίου που προκαλείται είναι μόνιμη βλάβη και μελλοντικός κίνδυνος βραχυκυκλώματος. Σε ταράτσα ή αποθήκη στη βόρεια Ελλάδα, αυτό δεν είναι θεωρητικό.
• Top balancing πριν τη συναρμολόγηση. Κυψέλες που δεν ισοσταθμίστηκαν σωστά οδηγούν σε μία κυψέλη που πάει συνεχώς στα άκρα και είναι πάντα η ίδια που θα αστοχήσει.
• Ίδιο batch κυψελών, ίδιας χωρητικότητας και εσωτερικής αντίστασης. Μην ανακατεύεις παλιές με καινούριες.

4. Το κουτί και ο χώρος

Το ερμάριο δεν είναι διακοσμητικό είναι μέρος της πυρασφάλειας.

• Μεταλλικό ερμάριο αντί για ξύλινο ή πλαστικό. Αν κάτι πάει στραβά μέσα, θέλεις να μείνει μέσα.
• Αερισμός. Οι κυψέλες θέλουν να μένουν σε λογικές θερμοκρασίες, και σε ακραία περίπτωση εκτόνωσης κυψέλης πρέπει να υπάρχει διαφυγή αερίων προς τα έξω, όχι συσσώρευση.
• Θέση. Ιδανικά όχι σε υπνοδωμάτιο ή σε χώρο διαφυγής. Προτίμησε αποθήκη, μηχανοστάσιο ή εξωτερικό χώρο, με πυράντοχο διαχωρισμό από τον χώρο διαβίωσης.
• Καθαρό περιβάλλον. Χωρίς εύφλεκτα υλικά, χαρτόκουτα, διαλυτικά ή σκόνη γύρω από τη συστοιχία.
• Συγκράτηση κυψελών (compression). Οι πρισματικές κυψέλες θέλουν σταθερή συμπίεση στα πλαϊνά, σύμφωνα με τον κατασκευαστή δεν πρέπει ούτε να «φουσκώνουν» ελεύθερα ούτε να πιέζονται υπερβολικά.

5. Καλωδίωση και σχεδιασμός

• Διατομή καλωδίων υπολογισμένη για τη μέγιστη συνεχή ένταση, με πρόβλεψη για την πτώση τάσης και τη θερμοκρασία περιβάλλοντος.
• Ακροδέκτες πρεσαρισμένοι με υδραυλική πρέσα, όχι με πένσα.
• Παράλληλα packs: ίδιου μήκους καλώδια, ξεχωριστή ασφάλεια ανά pack, και εξίσωση τάσεων πριν τη σύνδεση. Η σύνδεση δύο packs με διαφορά τάσης προκαλεί τεράστιο ρεύμα εξίσωσης.
• Γείωση του μεταλλικού ερμαρίου και τήρηση των κανόνων της εγκατάστασης.
• Σήμανση. Ένδειξη τάσης, τύπου μπαταρίας και σημείου αποσύνδεσης για σένα, αλλά κυρίως για όποιον έρθει σε έκτακτη ανάγκη.

6. Ανίχνευση και κατάσβεση

Ακόμη κι αν όλα τα παραπάνω γίνουν σωστά, μένει το ερώτημα: τι γίνεται αν κάτι αστοχήσει όσο λείπεις;

Ένας ανιχνευτής καπνού στον χώρο βοηθάει, αλλά ειδοποιεί όταν η φωτιά έχει ήδη βγει από το ερμάριο. Η προστασία που έχει πραγματικό νόημα βρίσκεται μέσα στο ίδιο το ερμάριο.

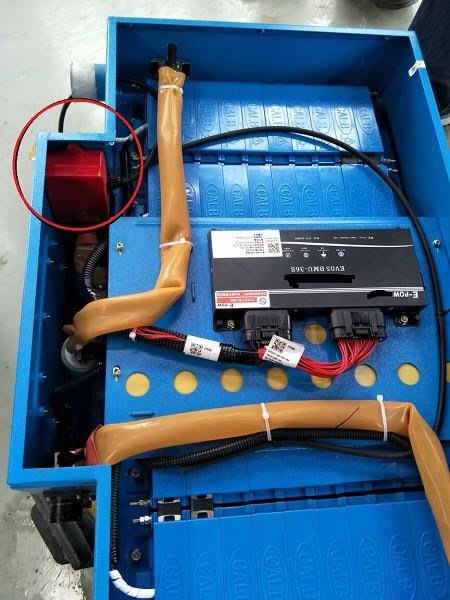

Οι αυτόματες συσκευές πυρόσβεσης αερολύματος τοποθετούνται μέσα στο ερμάριο ή στον πίνακα προστασίας της συστοιχίας και ενεργοποιούνται μόνες τους στους 170°C ή με την παρουσία φλόγας χωρίς ρεύμα, χωρίς καλωδίωση, χωρίς κεντρικό σύστημα πυρανίχνευσης. Το αερόλυμα είναι μη αγώγιμο και μη διαβρωτικό, οπότε δεν προσθέτει ζημιά στον υπόλοιπο εξοπλισμό.

Να είμαστε όμως ακριβείς για το τι κάνουν και τι δεν κάνουν: καμία τέτοια συσκευή δεν σταματά μια κυψέλη λιθίου που έχει ήδη μπει σε πλήρες thermal runaway εκεί η κυψέλη παράγει η ίδια οξυγόνο και θερμότητα. Ο ρόλος τους είναι διαφορετικός και, στην πράξη, πιο σημαντικός: να καταστείλουν τη φωτιά στη φάση που είναι ακόμη ηλεκτρική ένα καλώδιο που λιώνει, ένα BMS που καίγεται, ένας ακροδέκτης που πυρακτώνεται πριν μεταφερθεί αρκετή θερμότητα στις κυψέλες ώστε να ξεκινήσει η αλυσιδωτή αντίδραση.

Δεδομένου ότι αυτό ακριβώς είναι το πιο πιθανό σενάριο αστοχίας σε μια αυτοκατασκευή, είναι και η πιο χρήσιμη γραμμή άμυνας.

Δύο πρακτικά ζητήματα εκτός τεχνικής

Ασφάλιση. Πολλά ασφαλιστήρια κατοικίας δεν καλύπτουν ζημιά από αυτοκατασκευασμένο σύστημα αποθήκευσης. Ρώτησε πριν, όχι μετά.

Δικτυακή σύνδεση. Αν η εγκατάσταση συνδέεται με το δίκτυο ή εντάσσεται σε πρόγραμμα, απαιτείται εξοπλισμός με πιστοποιήσεις. Μια DIY μπαταρία μπορεί να είναι μια χαρά τεχνικά και ταυτόχρονα μη αποδεκτή διοικητικά.

Συχνές ερωτήσεις

Είναι επικίνδυνη μια DIY μπαταρία LiFePO4; Η χημεία LiFePO4 είναι από τις πιο σταθερές. Ο κίνδυνος σε μια αυτοκατασκευή προέρχεται κυρίως από τις συνδέσεις, την απουσία σωστής ασφάλειας DC και τη ρύθμιση του BMS όχι από τις ίδιες τις κυψέλες.

Γιατί χρειάζεται ασφάλεια Class T; Επειδή μια συστοιχία 48V μπορεί να δώσει χιλιάδες αμπέρ σε βραχυκύκλωμα. Οι κοινές ασφάλειες δεν έχουν την ικανότητα να διακόψουν τέτοιο ρεύμα DC και μπορεί να συντηρήσουν τόξο αντί να το σβήσουν.

Αρκεί το BMS ως προστασία; Όχι. Το BMS προστατεύει τις κυψέλες από υπερφόρτιση, βαθιά εκφόρτιση και υπερθέρμανση, αλλά μπορεί να αστοχήσει σε αγώγιμη κατάσταση. Η ασφάλεια και ο διακόπτης DC είναι ανεξάρτητες γραμμές άμυνας.

Πού πρέπει να τοποθετηθεί η μπαταρία; Σε αεριζόμενο χώρο, μακριά από εύφλεκτα υλικά και ιδανικά όχι σε υπνοδωμάτιο ή διάδρομο διαφυγής. Μεταλλικό ερμάριο και πυράντοχος διαχωρισμός από τον χώρο διαβίωσης είναι η καλή πρακτική.
