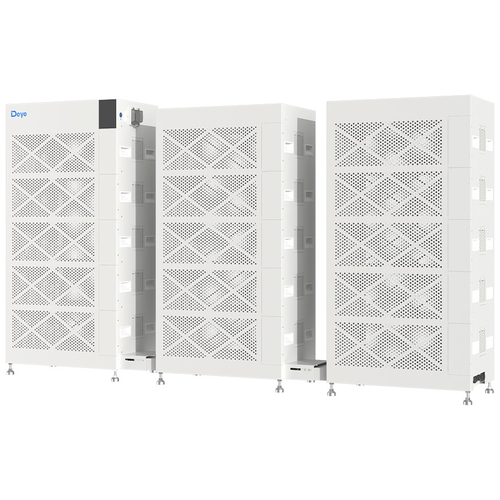

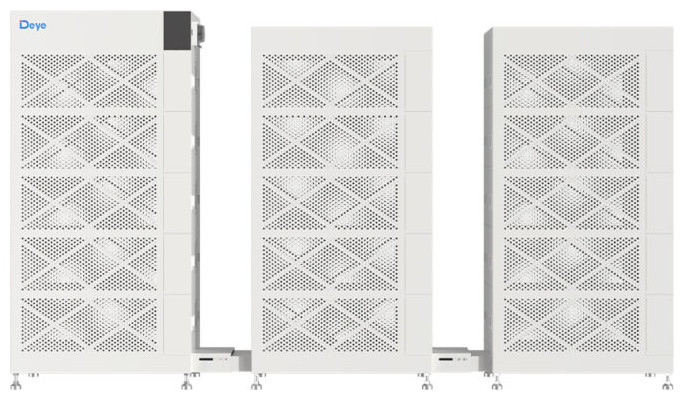

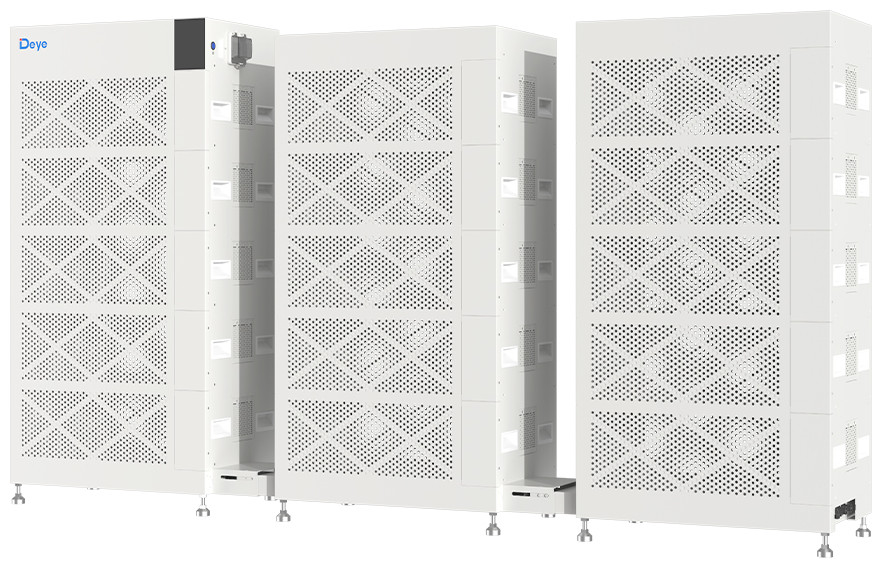

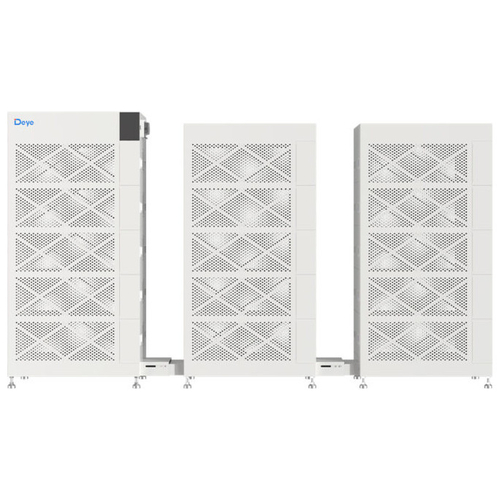

Το Deye GB-W-Pack12-2-A3 είναι ολοκληρωμένο σύστημα αποθήκευσης ενέργειας (BESS) υψηλής τάσης 120.3 kWh σε στοιβαζόμενη διάταξη rack. Με ονομαστική τάση 512 V, ωφέλιμη ενέργεια 108.2 kWh και ρεύμα φόρτισης/εκφόρτισης έως 230 A, απευθύνεται σε εμπορικές και βιομηχανικές εγκαταστάσεις που χρειάζονται peak shaving, αυτοκατανάλωση φωτοβολταϊκών και εφεδρεία κρίσιμων φορτίων — σε μέγεθος που ταιριάζει σε μεσαία έργα.
Το σύστημα αποθήκευσης μπαταριών υψηλής τάσης (HV) rack της V-TAC, κατασκευασμένο σε συνεργασία με την Deye, προσφέρει συνολική χωρητικότητα 120.3 kWh (235 Ah) με ωφέλιμη ενέργεια 108.2 kWh. Η διάταξη αποτελείται από 10 modules LiFePO4 των 12.03 kWh συνδεδεμένα σε σειρά, λειτουργώντας σε ονομαστική τάση 512 V με εύρος 416 - 584 V. Είναι μελετημένο για εγκαταστάσεις που απαιτούν αξιόπιστη εφεδρεία, μείωση του κόστους αιχμής και υψηλή ενεργειακή αυτονομία.
Το σύστημα ενσωματώνει στοιχεία LiFePO4 (LFP), εξασφαλίζοντας μέγιστη ασφάλεια λειτουργίας και διάρκεια ζωής άνω των 6000 κύκλων με συνιστώμενο βάθος εκφόρτισης 90%. Ο έλεγχος πραγματοποιείται από την εξωτερική μονάδα PDU (GB-W-PDU-2) με ενεργό BMS, η οποία εξασφαλίζει συνεχή εξισορρόπηση των στοιχείων και υποστηρίζει μέγιστο ρεύμα φόρτισης και εκφόρτισης 230 A. Παρέχει επικοινωνία CAN / RS485 για απρόσκοπτη συνεργασία με συμβατούς inverters υψηλής τάσης.
Με 230 A σε ονομαστική τάση 512 V, το σύστημα αποδίδει ή απορροφά έως περίπου 117 kW. Ο ρυθμός αντιστοιχεί σε C-rate σχεδόν 1C: η συστοιχία μπορεί να δώσει ολόκληρη τη χωρητικότητά της μέσα σε περίπου μία ώρα. Είναι δηλαδή σύστημα υψηλής ισχύος σε σχέση με τη χωρητικότητά του — ιδανικό για κοφτές, έντονες αιχμές φορτίου.
Για τη μεθοδολογία επιλογής kW έναντι kWh και τον ρόλο του C-rate: Πώς διαστασιολογείται ένα βιομηχανικό BESS.
Η κατασκευή είναι σχεδιασμένη για αρθρωτή, στοιβαζόμενη επιδαπέδια τοποθέτηση τύπου rack με βαθμό προστασίας IP20, δηλαδή για εγκατάσταση αποκλειστικά σε εσωτερικό χώρο. Το πλήρες σετ περιλαμβάνει τα 10 modules μπαταριών, τη μονάδα διανομής ισχύος PDU, ειδική βάση, άνω κάλυμμα και τηλεσκοπικό οδηγό σύνδεσης για εύκολη και στιβαρή συναρμολόγηση. Η V-TAC και η Deye συνοδεύουν το σύστημα με 10 έτη εγγύηση.
Απαιτήσεις χώρου: προβλέψτε ελεύθερο χώρο μπροστά για πρόσβαση συντήρησης, επαρκή αερισμό και σταθερή θερμοκρασία περιβάλλοντος — η ωφέλιμη χωρητικότητα και η διάρκεια ζωής των στοιχείων LFP επηρεάζονται από τις ακραίες θερμοκρασίες.
Μια συστοιχία 120 kWh σε κλειστό χώρο απαιτεί μελετημένη πυροπροστασία στον πίνακα DC και στον χώρο εγκατάστασης. Δείτε τις συσκευές πυρόσβεσης αερολύματος για ηλεκτρικούς πίνακες & φωτοβολταϊκά συστήματα, που ενεργοποιούνται αυτόνομα χωρίς παροχή ρεύματος και δεν αφήνουν υπολείμματα στον εξοπλισμό.
Απαιτείται υβριδικός inverter υψηλής τάσης του οποίου το εύρος μπαταρίας καλύπτει τα 416-584 V. Ο υβριδικός inverter 125kW Deye SUN-125K-SG02HP3-EU-GM10 (εύρος 160-1000 V) είναι πλήρως συμβατός. Το σύστημα δεν συνδέεται με inverters 48V low voltage.
Δείτε επίσης όλους τους υβριδικούς inverters Deye, τις υπόλοιπες μπαταρίες φωτοβολταϊκών High Voltage και τα φωτοβολταϊκά πάνελ για την πλήρη διαστασιολόγηση του έργου.
Με ωφέλιμη ενέργεια 108.2 kWh, ένα φορτίο 100 kW καλύπτεται για περίπου μία ώρα, ένα φορτίο 50 kW για περίπου δύο ώρες και δέκα λεπτά, ένα φορτίο 25 kW για περίπου τεσσερισήμισι ώρες.
Με υβριδικούς inverters υψηλής τάσης που καλύπτουν το εύρος 416-584 V — για παράδειγμα τον Deye SUN-125K-SG02HP3-EU-GM10. Δεν συνδέεται με inverters ή μπαταρίες 48V low voltage.
Το 120 kWh έχει σχεδόν διπλάσιο C-rate: αποδίδει περίπου 117 kW από 120 kWh χωρητικότητας (σχεδόν 1C), ενώ το μεγαλύτερο σύστημα αποδίδει περίπου 147 kW από 257 kWh (περίπου 0,57C). Επιλέξτε το 120 kWh όταν χρειάζεστε ισχύ για κοφτές αιχμές, και το 257 kWh όταν χρειάζεστε ενέργεια για πολύωρη αυτονομία.
Όχι. Ο βαθμός προστασίας IP20 προϋποθέτει εγκατάσταση σε στεγασμένο, καθαρό και αεριζόμενο εσωτερικό χώρο. Για υπαίθρια τοποθέτηση απαιτείται εξωτερικό κέλυφος ή container.
Ότι το σύστημα μπορεί να φορτιστεί και να εκφορτιστεί 6000 φορές, χρησιμοποιώντας κάθε φορά το 90% της χωρητικότητάς του, πριν η ωφέλιμη χωρητικότητα μειωθεί κάτω από το προβλεπόμενο όριο. Με έναν πλήρη κύκλο ημερησίως, αντιστοιχεί σε πάνω από 16 χρόνια λειτουργίας.
Η αρθρωτή σχεδίαση rack επιτρέπει τη σύνδεση περισσότερων συστοιχιών παράλληλα για μεγαλύτερη συνολική χωρητικότητα. Η τελική διάταξη εξαρτάται από τον inverter και τη μελέτη του έργου — επικοινωνήστε μαζί μας για τη διαστασιολόγηση.
10 έτη εγγύηση από V-TAC / Deye.
Το προϊόν διατίθεται κατόπιν παραγγελίας για επαγγελματίες, εγκαταστάτες και τεχνικές εταιρείες. Συμπληρώστε το αίτημα προσφοράς ή καλέστε στο 210 3006631 για τιμή, χρόνο παράδοσης και υποστήριξη στη μελέτη. Για τιμές χονδρικής δείτε τη σελίδα B2B χονδρικής. Δείτε επίσης όλα τα προϊόντα Deye.
